泓格推Modbus RTU從站轉M-Bus主站閘道器

2021 年 01 月 22 日

M-Bus(儀表總線)是歐洲針對遠端讀表所發展出的一種通訊標準,M-Bus適用於大多數的消費型儀表以及各種不同的感測器與驅動器,其安裝方便(M-Bus的兩條線即包含了通訊與供電功能)和強固可靠是M-Bus最重要的特色,由於M-Bus具有其自己的物理層和協定定義,因此常見需要轉換到其他系統上如Modbus。

在自動化領域中Modbus RTU是一種很常見的通訊標準,而GW-7828則是特別針對Modbus RTU主站以及M-Bus從站設備所設計的閘道器,它提供RS-232、RS-422與RS-485三種通訊方式,讓Modbus RTU主站可以直接讀取到M-Bus上的設備資料。在硬體的設計上有兩個旋鈕開關,可分別設定RS-232等串列通訊與M-Bus通訊的通訊速率,並提供使用者自訂鮑率的設定,通訊部分則採用Modbus RTU功能碼0×03與0×04,使用者可以透過GW-7828讀取到所需的M-Bus從站資料。

在M-Bus網路中GW-7828最多同時可以連接100個儀表,透過工具程式進行初始配置後,GW-7828會自動讀回儀表資料,作為Modbus RTU主站的PCL或PC就可以透過串列通訊輕易讀回資料。

特色包括支援M-Bus規範:EN-13757和CJ/T-188、串列通訊與M-Bus通訊鮑率採個別設定;通訊速率由旋鈕調整,支援300到115.200bps共10種預設鮑率,並提供6組自訂鮑率;可透過RS-232更新韌體;M-Bus過載警示;M-Bus端有過電流與短接保護。

標籤
相關文章

泓格推Modbus TCP/UDP轉RTU/ASCII閘道器

2020 年 11 月 13 日

泓格Modbus資料集中器助多台主機共享資料

2021 年 11 月 15 日

泓格推高性價比小型M2M 4G終端方案

2020 年 09 月 15 日

泓格推出微型Modbus/TCP轉RTU/ASCII閘道器

2022 年 10 月 20 日

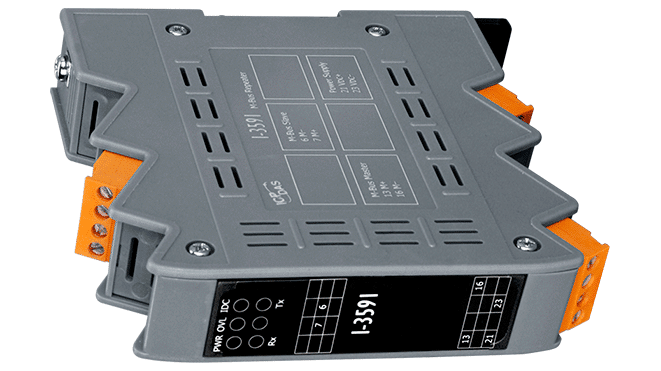

泓格M-Bus中繼器I-3591加強儀表通訊效能
