空壓機預防保養與能源管理應用

供稿單位: 泓格科技
2023 年 06 月 27 日

空壓機是工廠內不可或缺的設備,多數產線都需要它運轉。然而,空壓機運轉一段時間後需要進行保養,以免故障影響產線連續運作。因此,確保空壓機能夠正常運轉變得至關重要,而透過電力監控解決方案(PMMS)可以記錄用電數據並提供維護提醒功能,有助達成此一目標。

現今電量超過800KW的用電大戶,政府會要求需要節電與監測廠區內所有系統的用電資訊並上傳政府系統。在工廠之中,空壓機是一項不可缺少的使用設備,尤其大部分的工廠產線均需要空壓機進行運轉,而空壓機運轉一段時間之後便需要進行保養以免故障而導致產線中斷,因此確保空壓機可以正常運轉變得非常重要。因此,所以如果有一套系統可以協助記錄用電資訊及提供維護提醒功能,則可以協助工廠解決此一難題,如泓格科技的電力監控解決方案(PMMS),即可達到上述兩種效果。

系統架構

該系統包含PLC、流量計與PM-3133,其中PLC包含空壓機的控制與sensor數值,流量計為偵測與累計氣體流量,最後使用PM-3133對空壓機進行電力監測,將空壓機的所有資訊使用PMC-5231-4GE進行資料採集,並透過LINE發送相關訊息,最後搭配IoTstar透過Dashboard呈現所有資訊。

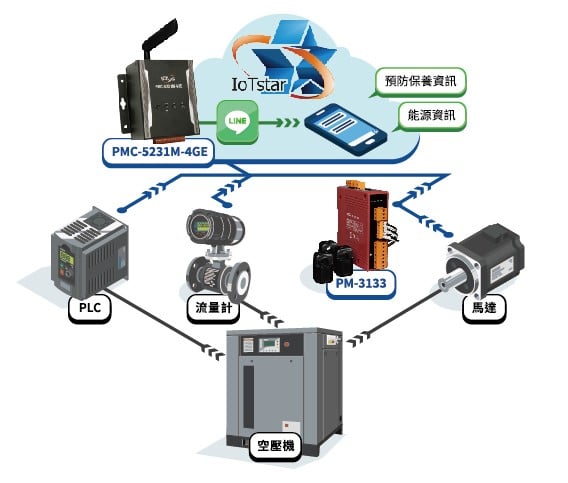

泓格科技PMMS系統架構

預防保養

此部分為使用PMC-5231M-4GE將PLC中的所有空壓機狀態讀取出來並使用邏輯控制設定警戒值進行判斷,其中包含空壓機的啟停狀態、運轉時數、換油時數及警報狀態等等,所以當運轉時數或換油時數達到警戒值,便透過LINE發送保養訊息至保養維護人員手機之後,便會至現場對空壓機進行保養。

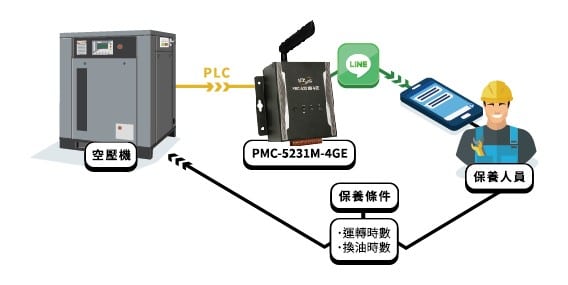

泓格科技PMMS預防保護運作流程

能源管理

此一部分使用PMC-5231M-4GE採集流量計的累積流量與PM-3133的用電量,透過PMC-5231M-4G的邏輯控制與方程式運算進行效率值換算,換算公式如下:



空壓機效率值換算公式

此效率值可以看出空壓機的效能轉換率是否良好,每個月初PMC-5231M-4GE將會結算上一個月之效率值,並將計算結果透過LINE傳送至客戶手機,讓客戶可以得知上個月空壓機的使用效率,而需量800KW的用電大戶需要上傳此效率值至政府能源單位進行記錄。

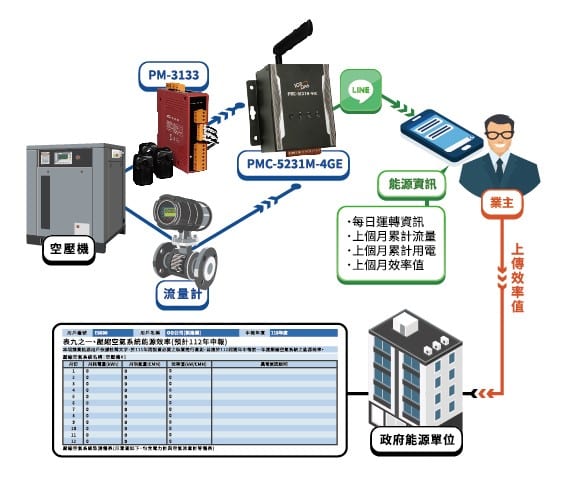

泓格科技PMMS能源管理架構圖

掌握運轉資訊

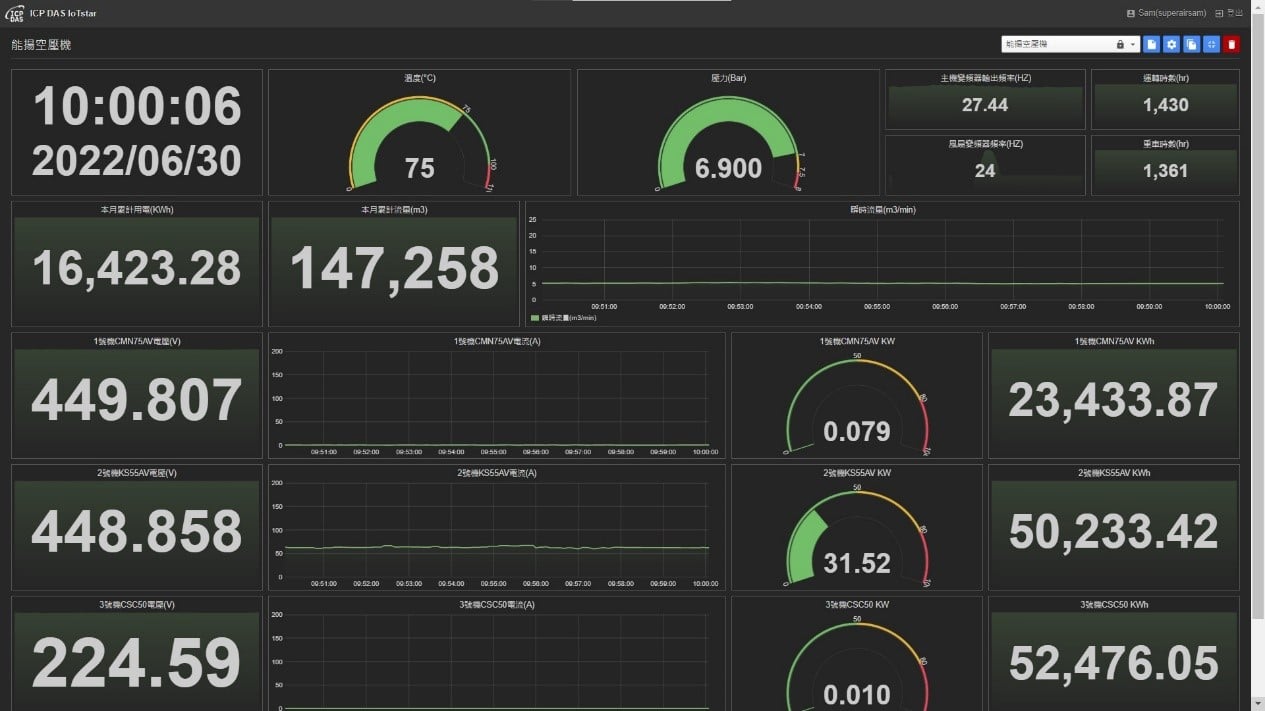

除上述的預防保養與能源管理功能之外,亦將空壓機的重要資訊透過IoTstar進行展示,客戶在辦公室內也可隨時透過IoTstar Dashboard功能,監測空壓機的狀態,並透過記錄與趨勢圖功能進行相關分析。 隨時透過IoTstar Dashboard監測空壓機狀態

降低能源管理成本

此一案例即為透過導入泓格科技PMMS方案幫助客戶快速建立機聯網,解決以往傳統派遣人員至現場定期巡檢的方式,並將設備的即時運轉資訊上傳至雲端協助客戶可以即時掌握設備的關鍵數據,讓客戶可以節省大量的人力成本以及有效率的蒐集各種重要資訊。

(本文由泓格科技提供)
