英飛凌推出160V雙通道閘極驅動IC

2024 年 01 月 08 日

英飛凌科技(Infineon)宣布,其汽車和工業電機控制應用的MOTIX雙通道閘極驅動IC系列再添新成員,包括2ED2742S01G、2ED2732S01G、2ED2748S01G和2ED2738S01G。這些160V的絕緣層上覆矽(SOI)閘極驅動器具有出色的抗閂鎖能力,適合電池供電應用,如無線電動工具、多軸飛行器、無人機以及電池電壓達120V的輕型電動車等。

英飛凌的SOI技術不存在寄生二極體結構,具有穩健性,以及對VS引腳上抗負瞬態電壓尖峰的能力。這些雙通道閘極驅動器整合了自舉二極體,可為外部高壓側自舉電容供電,進一步降低系統級BOM成本。

這些半導體元件採用緊湊型3×3mm² VSON10封裝,並且提供半橋(HB)和高邊+低邊(HS+LS)兩種配置以及兩種不同的拉/灌電流,可以在各種應用中驅動n通道MOSFET。

2ED2732S01G和2ED2742S01G的拉電流為1A,灌電流為2A;2ED2738S01G和2ED2748S01G的拉電流為4A,灌電流為8A。所有產品的VCC和VB引腳均具有獨立的欠壓鎖定(UVLO)功能,半橋產品還整合了擊穿保護(STP)功能。此外,相關的JEDEC78/20/22測試也說明了MOTIX 160V解決方案完全滿足工業應用要求。

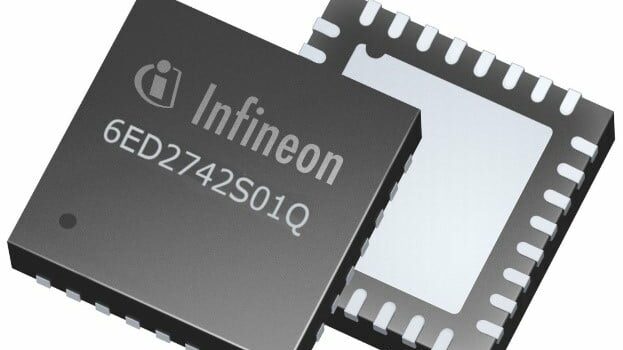

MOTIX 160V SOI低壓馬達控制解決方案現已上市。採用2ED2742S01G的EVAL-6ED2742S01QM1評估板也已上市。
