本文將分成三篇，探討如何基於Kahn處理網路(KPN)，定義AI引擎繪圖程式設計模型。上一篇介紹Kahn處理網路，本節則介紹資料流程程式設計，如何適用於AI引擎。節點或核心(Kernel)通常在AI引擎中，用於執行任務，並且可執行的工作範圍不像圖1運算模型提及的單一運算子嚴格。AI引擎可以包含多個Kernel，用於執行不同的任務。
KPN的邊緣端代表資料往返於演算單元或連接埠的路徑。邊緣被用於I/O串流、階層式(Cascade)I/O串流、串流或直接記憶體存取(DMA)FIFO，以及AI引擎區塊架構中的本機區塊記憶體緩衝區。
在AI引擎設計中，KPN節點(AI引擎Kernel)之間的連接，透過C++自行調適資料流程(ADF)圖程式。這段程式碼可建立KPN節點(AI引擎Kernel)之間的資料流程圖連接，並識別這些節點所需的任何大型記憶體緩衝區，以及該繪圖任務所需的所有I/O。
執行的排程由資料流程圖，以及輸入數據和輸出資源的可用性來決定：
- AI引擎沒有IP指令指標暫存器(Instruction Pointer)。只要所有輸入資料可用，如同在KPN中，每個區塊都會觸發並執行其Kernel函數。
- 設備基於資料流程圖的特性，可提供多個執行單元，範圍包含數十個到數百個AI引擎。但是根據資料流程圖中相互連線的特性，全部、部分或沒有引擎會平行處理任務有些、沒有或者全部並行執行。
- 所有AI引擎就像在KPN中一樣，都在運算或等待資料輸入。
AI引擎編譯器接收資料輸入(資料流程圖和Kernel)，並生成用於在具備AI引擎裝置上，可執行的應用。AI引擎編譯器會分配必要的鎖定、記憶體緩衝區、DMA通道和描述子等必要資源，並生成用於將圖行映射到AI引擎陣列的路徑資訊。它為每個核心(Core)合成一個主要程式，這個程式用於排程該Core上的所有Kernel，並在緩衝區之間執行必要的鎖定機制和資料複製。

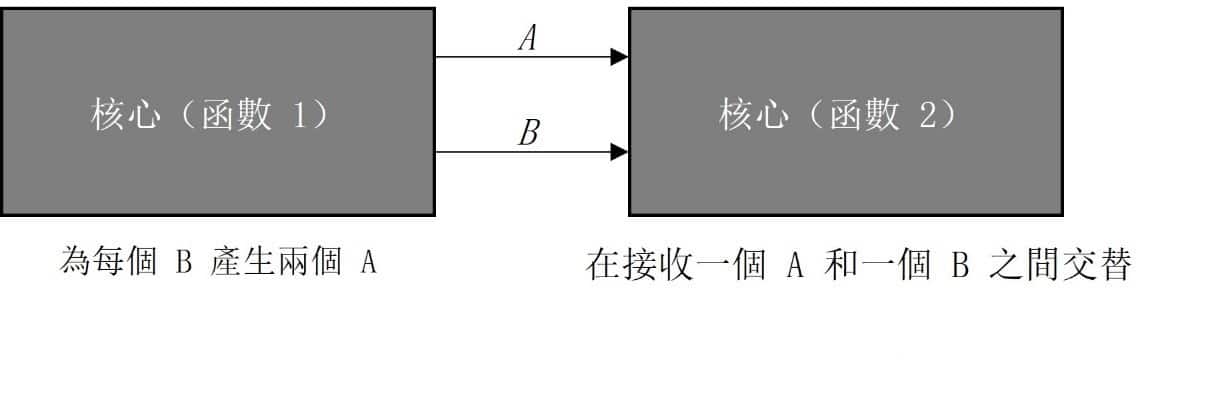

如圖9所示，函數1的作用是為每個B產生兩個A。平均而言，函數2消耗的A是其消耗的B的兩倍。但是這些數字有時候可能是A，有時候可能是B。為了處理這種情況，資料/標記需要累積以便後續處理。在某些情況下，如果資料累積的週期較長，可能導致系統停滯並影響效能。具體難度根據設計要求而異，而克服這些挑戰的方法包括透過添加FIFO來累積資料，透過使用多個AI引擎和其它最佳化技術的方式程式化設計Kernel，以提高效能。同時瞭解鎖死(Deadlock)問題，並使用適當的技術來解決也至關重要。

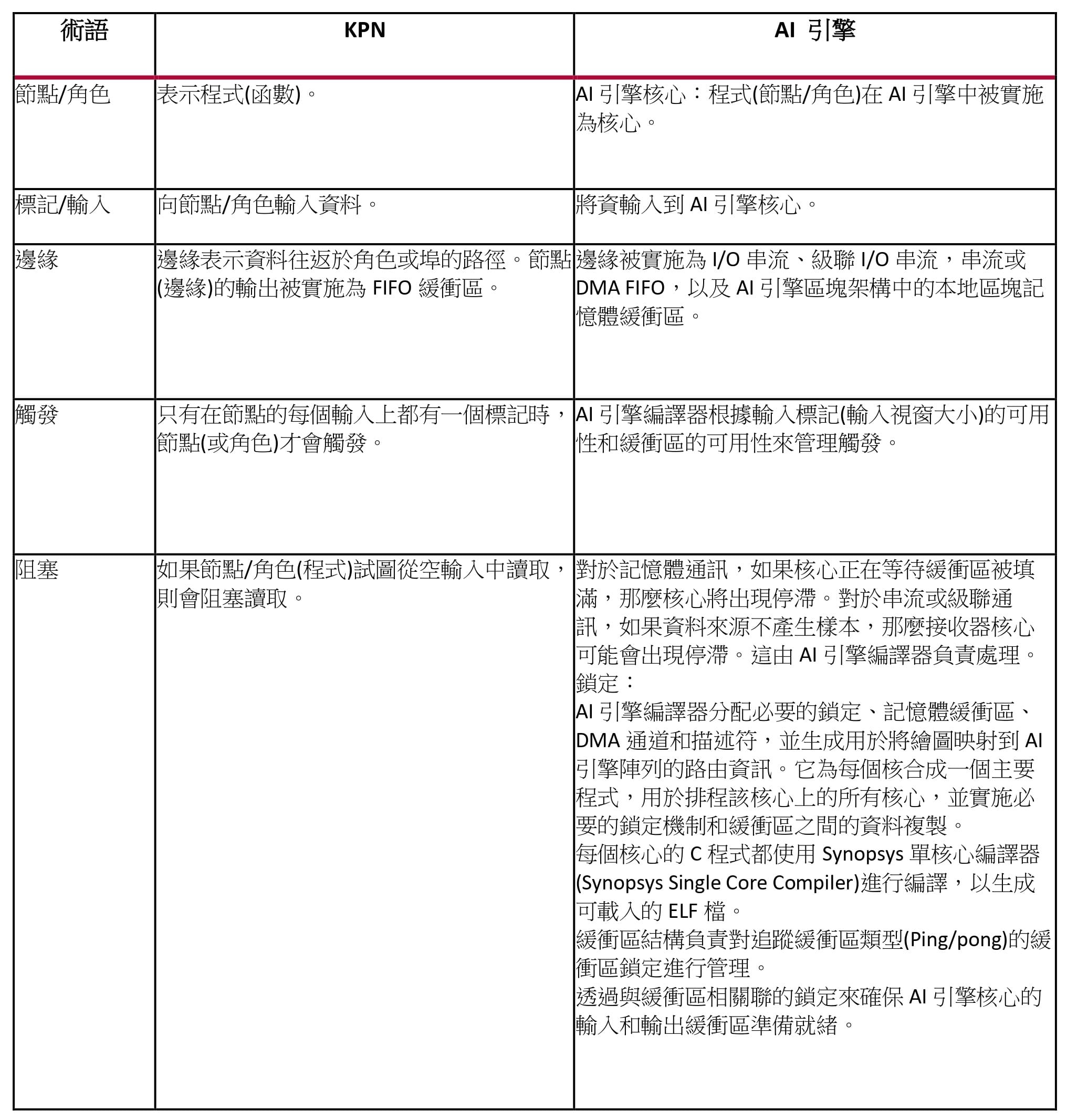

表1列出了KPN和AI引擎術語之間的比較。在某些情況下，對於特定演算法而言，資料流程程式設計具有一定挑戰性，因為排程可能會導致程式停滯。
AI引擎架構

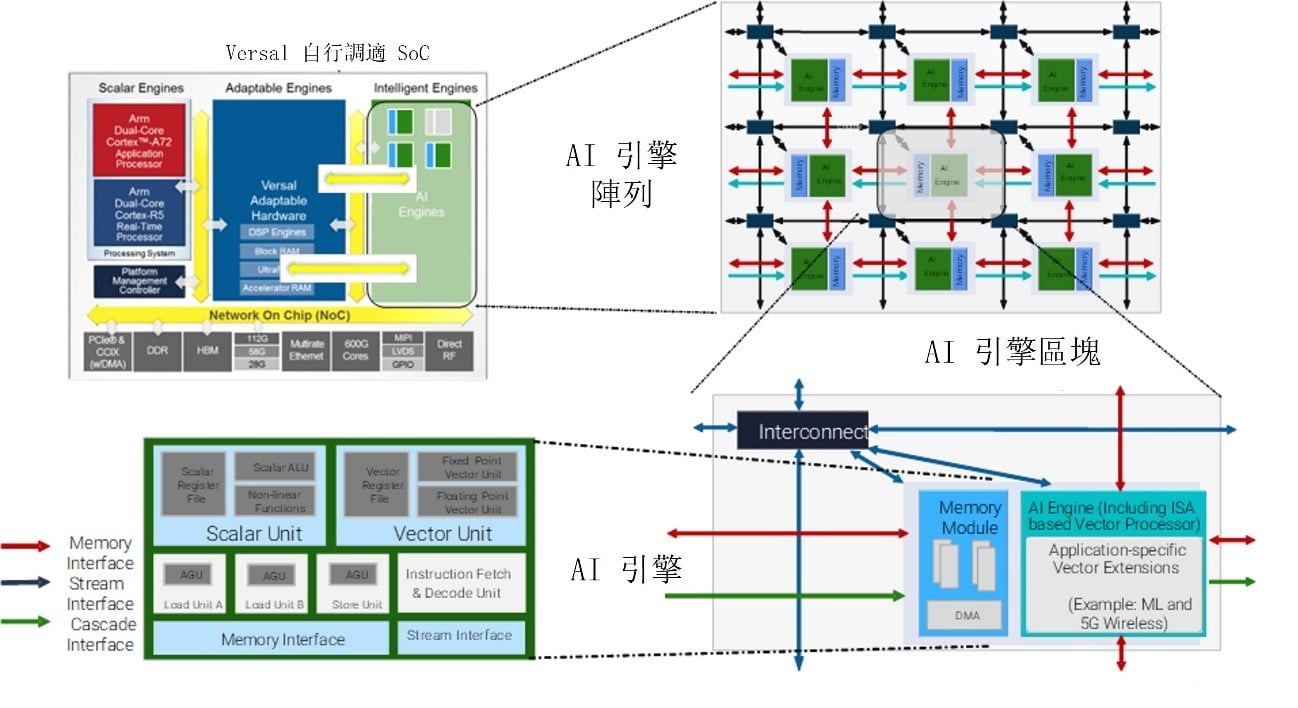

AI引擎提供多層級平行性，包括指令級平行性和資料級平行性(圖10)。指令級平行性包括一個純量操作、最多兩個移動指令、兩個向量讀取(載入)、一個向量寫入(儲存)以及一個可執行的向量指令。每個時脈週期可以執行7路超長指令字(Very Long Instruction Word, VLIW)指令。
資料級平行性透過向量級運算實現，其中可以在每個時脈週期的基礎上，運算多組資料。每個AI引擎都包含一個向量和純量處理器、專用程式記憶體、本機32 KB資料記憶體，以及可在三個相鄰方向中的任意一個方向上，存取本機資料的權限本。此外，每個AI引擎也可以存取DMA引擎和AXI4互連交換機，透過串流與其它AI引擎、可程式化設計邏輯(PL)或DMA通訊。
AI引擎Kernel/繪圖程式設計

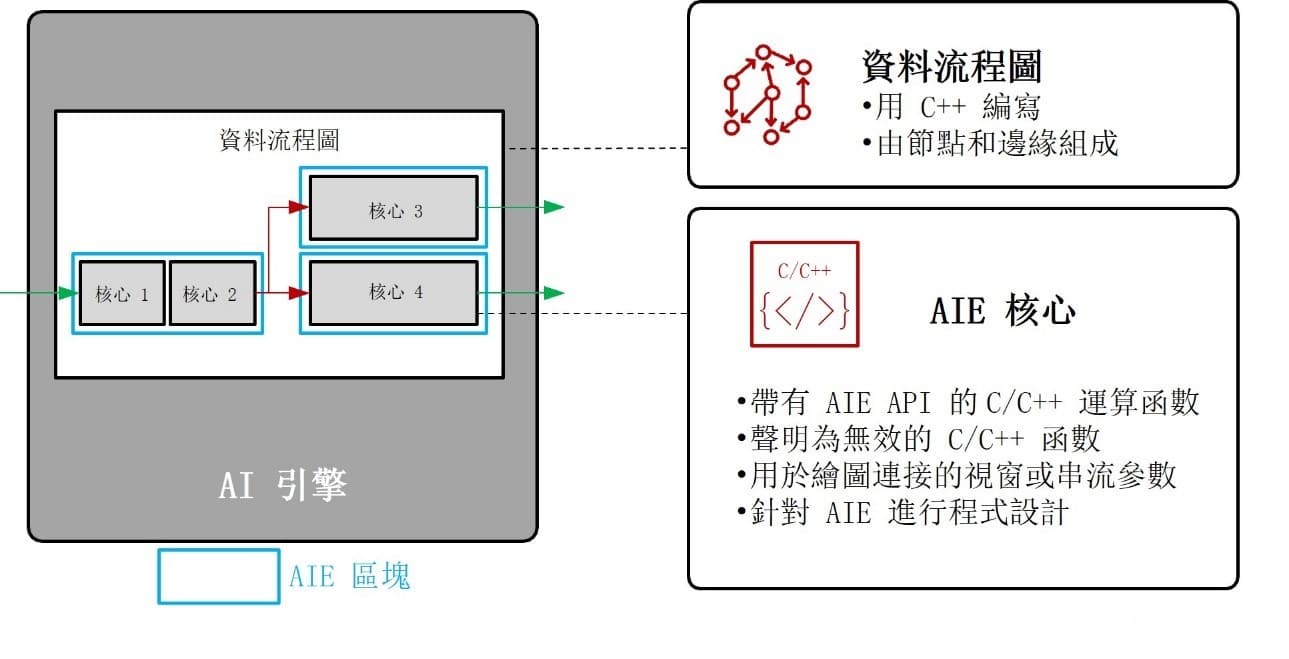

加速程式設計所需的Kernel/函數，使用具備AI引擎API(針對AI引擎的VLIW標量和向量處理器)的C++來程式設計。AI引擎Kernel程式碼使用產品如AMD Vitis開發套件中，包含的AI引擎編譯器(Aiecompiler)編譯。AI引擎編譯器對編譯Kernel，以生成在AI引擎處理器上，可執行與可連結格式(ELF)檔。Kernel可被映射到基於演算法的獨立AI引擎上，以執行平行運算(圖11)。
資訊流程的概念，應該應用於設計規範，以盡可能善用平行運算的優勢。此外，確保AI引擎Kernel的執行速度加快，也能保有資料流程程式設計的優勢。下一篇將介紹AI引擎設計範例。
