Micro LED搶攻中小尺寸應用(2)

供稿單位: ams OSRAM
2023 年 08 月 31 日

Micro LED的技術優勢明顯,但是至今尚未大規模放量。不過Micro LED應用即使遭遇產業鏈的技術和成本,以及終端的應用和需求挑戰,仍呈現出蓄勢待發的趨勢。

巨量轉移

(承前文)Micro LED製造的關鍵一步就是將製作好的微小LED,轉移到做好驅動電路的基底上。而終端顯示產品的像素數量通常都相當巨大,同時像素的尺寸又非常小,而且顯示產品對於像素錯誤的容忍度也是很低的,因此將這些小像素完美地轉移到做好驅動電路的襯底上並實現電路連接,是一項非常複雜的技術。事實上,巨量轉移確實是目前Micro LED商業化上面的一大瓶頸技術,其轉移的效率、成功率都直接影響Micro LED商業化的成功與否。

因此,近年來產業許多大廠投入研發,催生多個巨量轉移的技術路線,例如精准抓取、自組裝、選擇性釋放、轉印技術、雷射轉移技術等。上述技術執行的方式差異較大,但都各有優劣。

紅光效率

Micro LED的第二個技術瓶頸是紅光效率問題。由於傳統的紅色LED採用磷化鋁銦鎵(AlInGaP)材料,發光效率會隨著尺寸逐漸減小到微顯示所要求的微米尺度大幅度急劇降低。這也導致了目前市面上所能看到的Micro LED微顯示器絕大多數只能顯示單色,並且以綠色居多, 進而影響了全彩化的發光效率。

全彩化技術

Micro LED當前的全彩化技術主要包含四種:三色RGB法、紫外/藍光Micro LED+轉光材料法、透鏡合成法和特殊結構法。以紫外/藍光Micro LED+轉光材料法為例,雖然全彩化的問題,可以透過藍光晶片搭配量子點技術克服,但現階段量子點技術應用在Micro LED製程上仍有不少技術瓶頸尚待突破,整體而言, 目前的技術都仍各有局限。

巨量檢測

最後,如何快速的檢測背板上Micro LED微型顯示器光引擎的電性及光性,以及維修檢測後的壞點,也是影響製程與成本的關鍵因素。上述這些技術瓶頸都是限制Micro LED提高成本效益的難題,也導致多款AR設備僅為概念性產品。甚至據業界分析,蘋果搭載Micro LED的首款產品Apple Watch Ultra 2延後的原因正是由於相關技術的生產挑戰。

提前布局Micro LED

儘管Micro LED實現規模化量產仍需時日,但發展前景樂觀。從2022年上半年開始,雖然經濟環境不佳,但Micro LED領域逆勢活躍。2022年4月,廠商如ams OSRAM宣布將在馬來西亞居林的LED工廠旁,建造一個新的8英寸LED前端工廠,有效提升產能,進而實現先進LED技術和Micro LED的預期成長。預計未來18~24個月,新工廠的投資額將達到約8億歐元。

而對於Micro LED批量生產難題,半導體產業沉積設備供應商愛思強(AIXTRON SE)給予了全新MOCVD設備方案,進一步優化外延片生產良率與成本,並已獲得了LED企業的認可。2023年2月,ams OSRAM和愛思強聯合宣布,其8英寸晶圓AIXTRON G5+ C和G10-AsP系統已獲得艾邁斯歐司朗的認證,可用於滿足Micro LED應用需求。

產業下游應用端的科技大廠也不例外。一直引領業界顯示技術應用的蘋果早在2014年就收購了一家名為LuxVue的Micro LED 顯示螢幕廠商。積極投入元宇宙的Meta早在2020年就與顯示廠商Plessey達成合作,共同開發Micro LED技術。AR智慧眼鏡的重要開拓者之一Google,也於2023年收購Micro LED新創企業Raxium,以期打造效能更強的新一代AR設備。奪得Micro LED是產業鏈上下游共同奮進的目標,目前就看誰能在突圍賽中搶占先機,拔得頭籌。

而據TrendForce《2023 Micro LED自發光顯示器成本分析與發展趨勢分析報告》顯示,2023 年,Micro LED晶片產值的成長動能仍主要來自大型顯示螢幕,市場規模有望從2022年的1,400 萬美元左右成長至3,200萬美元左右(圖3)2024年或2025年,穿戴式設備將在開始量產後,成為推動Micro LED晶片產值成長的另一個引擎。

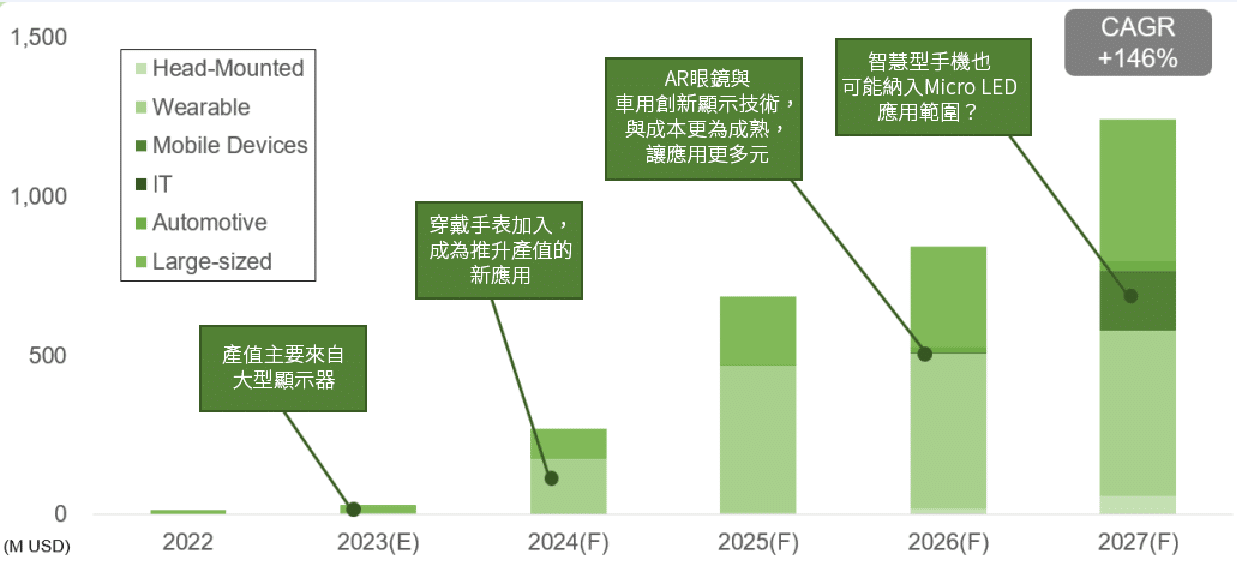

圖3 2023年,Micro LED晶片產值的成長動能仍主要來自大型顯示螢幕 (資料來源:Trendforce)

展望2026年,隨著技術進一步成熟,AR、車載顯示有望進入高速成長期,帶動Micro LED晶片的需求成長。在成本顯著下降的基礎上,TrendForce甚至大膽期待2027年智慧手機也能夠為Micro LED提供應用的機會。綜合考量所有應用場景的可能性,TrendForce保守預估2027年整體晶片產值規模可達12.44億美元,年複合成長率達146%。簡而言之,Micro LED應用前景值得期待。

(本文由ams OSRAM提供)
