結合應用程式提高運算效率
以傳統的方式(圖1上)而言,示波器負責擷取訊號,PC負責波形運算與分析,所以工程師必須將示波器所擷取的波形儲存成文字檔(Txt格式),再將檔案移至PC的應用軟體執行運算,示波器似乎只當成數位化工具(ADC),此方式須花費時間存取資料,且波形皆表現單一次擷取事件。
高效率方式結合示波器與應用程式(圖1下),由示波器直接開啟應用程式,如Visual Basic、Matlab、Mathcad、Execl運算工程師所指定的波形,再將分析結果顯示於螢幕上,若示波器持續擷取訊號,運算結果亦會持續更新,此整合結果可提高工作效率與排除人為錯誤,便利性遠超出傳統示波器帶來的好處。
![]() |
| 圖1 傳統與現今示波器使用方式之比較 |
因此,數位示波器搭載應用程式創造更多元化的應用,程式語言可嵌入示波器程式內,讓示波器執行客製化的運算,執行方式等同內部的波形運算器,此語法採用架構於微軟元件物件模組(COM)之自動化介面平台,因此完全與示波器操作介面整合。
快速傅立葉轉換
工程數學關於快速傅立葉轉換(Fast Fourier Transform, FFT)章節,已討論到頻譜分析的內容,本文不涉及太困難的理論與公式,僅須記下此理論基礎運用於示波器領域是「任何波形均可用正弦波重組」,此話是代表無論波形如何複雜,它可被拆解成眾多不同頻率之正弦波,將這些正弦波形重組即可還原成原來的波形,目前市面上銷售之數位示波器皆配備快速傅立葉轉換,若輸入1kHz弦波,在頻譜裡會看到一個主頻,即1kHz,此功能即可透過頻譜發現方波是由哪幾個正弦波訊號組成(圖2、3)。
![]() |

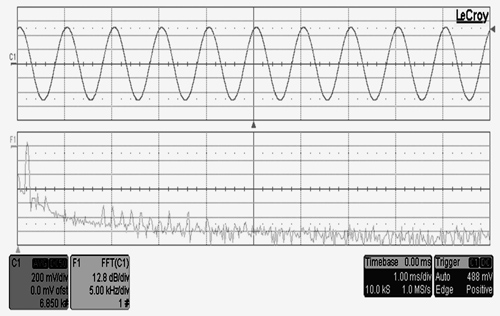

| 圖2 示波器於波道1輸入一個1kHz正弦波,因此在頻譜圖可觀察到1kHz的頻率。 |
![]() |
| 圖3 示波器於波道1輸入一個1kHz方波,則應可拆解成1kHz、3kHz、5kHz、7kHz、9kHz、11kHz、13kHz等正弦波。因此在頻譜圖裡可觀察到1k、3k、5k、7k、9k等頻率。 |
進階運算功能執行波形運算
示波器若配備進階運算功能XDEV可執行客製化波形運算,如圖4開啟示波器運算功能選單,於左側目錄多一項支援客製化之波形計算,其中包含Excel Math、Fast Wave Port、Math Script、Mathcad Math、Matlab Math,此運算功能可計算示波器之任一輸入波道波形或經過運算後之波形,若示波器選擇Visual Basic程式語言運算波形(圖5),按壓編輯密碼(Edit Code)按鍵進入語法編輯器,此時工程師可執行手動編輯,或載入已編輯完成之副檔名為*.vbs之VB檔案執行運算(圖6),此外示波器更可同時執行四組波形運算(圖7),大大提高方便性。
![]() |

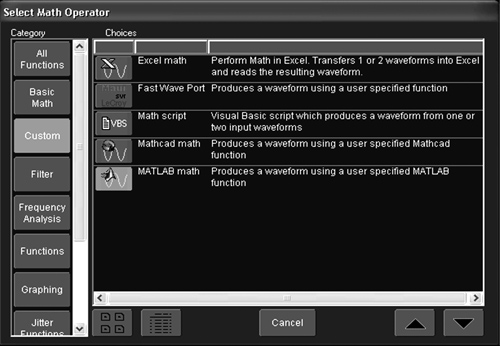

| 圖4 示波器圖形化操作選單,左側是目錄分類,進階數學運算是客製化,然後再選擇應用程式,如Math Script。 |
![]() |
| 圖5 如示波器運算選單,於Operator1內選擇程式語言,於右側運算選單標示目前Script Status執行狀態,若要編輯則按鍵編輯密碼進入語言編輯器。 |
![]() |

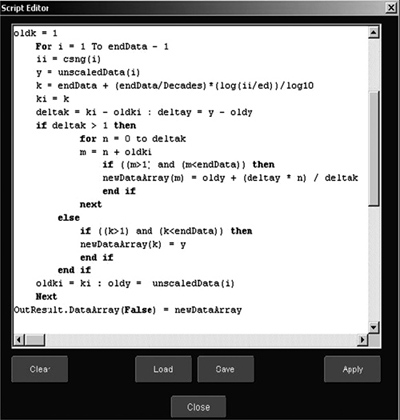

| 圖6 示波器的程式語言編輯視窗,可透過此編輯視窗撰寫程式語言,所以喚起運算選單語法立即被執行,此為VB範例。 |
![]() |

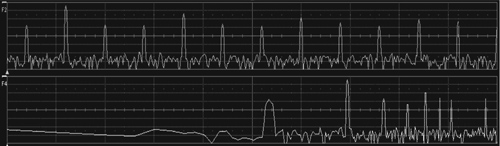

| 圖7 上方波形為示波器運算輸入訊號之FFT結果,水平軸單位是頻率,十進制單位,下方波形是經過進階運算功能運算所獲得之波形,水平軸以10為底之對數單位,兩者可同時在畫面上顯示。 |

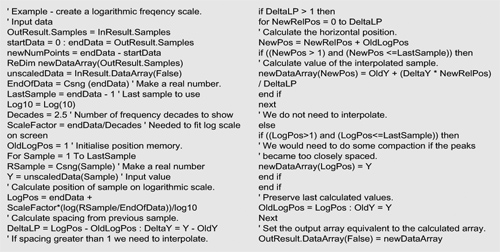

為平單位由十進位轉換成對數單位,程式語言範例如表1。
|

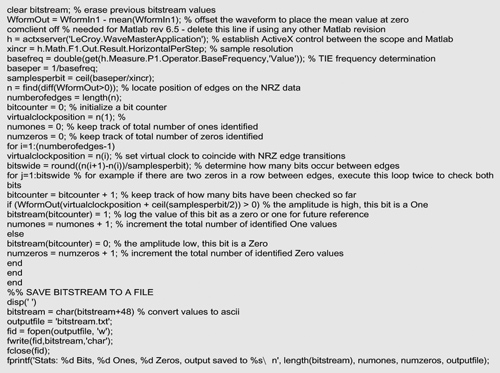

示波器水進階運算範例之二為解譯串列數據,其程式語言範例如表2。
|
不歸零編碼(Non-Return to Zero , NRZ)訊號採用兩種電壓位準(高或低)呈現訊號邏輯為1與訊號邏輯0(圖8),一般示波器可以擷取與觀察此類波形,但無法解譯此訊號,因此進階波形數學運算可以完成上述的解譯訊號目的(圖9)。
![]() |

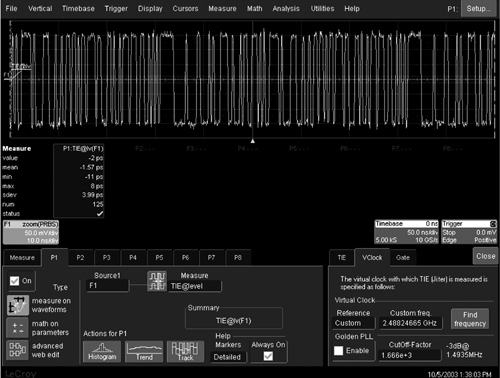

| 圖8 示波器波形F1是一筆NRZ串列數據,P1參數是TIE@lv(Time Interval Error),選單內之虛擬時脈(Virtual Clock)計算出此訊號之資料傳輸速率是2.488Gbit/s之OC-48資料串。 |
![]() |

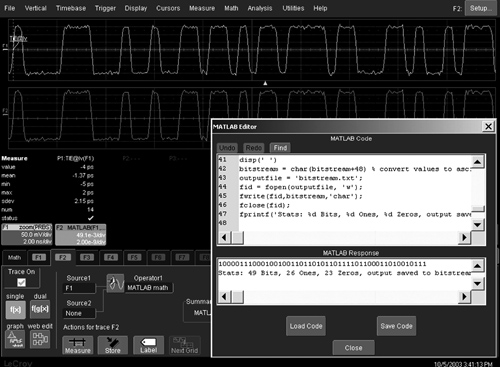

| 圖9 示波器進階波形計算功能顯示出波形編碼後結果–F2是客製化波形運算功能,採用Matlab Script自動解譯每一個位元,此演算式讀取TIE參數所設定之資料傳輸速率去判別每一位元的界線,演算法經過每一波形的邊緣,即登錄此串列波形之邏輯位元,逐一執行後,解譯後之數位編碼與統計結果將被顯示於檔案上。 |
(本文作者為立肯企劃處企畫經理)
