在數字通膨的年代，半導體產業往往陷入一種迷思：以為更大的數字就代表更好的體驗。當競爭對手紛紛將CPU、GPU與NPU的算力加總，喊出驚人的「總TOPS」數字時，高通產品管理副總裁Upendra Kulkarni在新一代Snapdragon方案技術論壇上，拋出了一個讓全場深思的比喻：「用GPU跑AI，就像開著一輛18輪的大卡車去送一個小包裹。」
這句話不僅是行銷話術，更是對AI PC發展分水嶺的精準判斷。對於追求極致圖形渲染的遊戲玩家或科學運算專家，耗油的猛獸或許是剛需；但對於那些渴望全天候智慧助理隨侍在側的廣大筆電使用者，他們真正渴求的不再是單純的暴力堆疊，而是一種代謝率極致精準的新物種。
預計搭載於下一代筆電的Snapdragon X2晶片（代號Project Glymur），正是高通對這場分眾市場的精準回應。這款晶片不只將NPU算力推升至80TOPS，更試圖用一種近乎強迫症的「精算師思維」，透過微米級的架構重組，重新定義什麼叫運算效率。
突破阿姆達爾定律 異質運算的指揮家
要理解X2的突破，得先聽聽Lucian的故事。這位在高通任職超過20年的技術副總裁，是Hexagon架構的始祖。他在演講中直言，AI工作負載具有極高的「異質性(Heterogeneity)」。若晶片設計只專注於堆砌矩陣運算(Matrix)的單元數量，系統最終會撞上「阿姆達爾定律(Amdahl’s Law)」的鐵壁。
簡單來說，無論你的運算核心(Tensor Core)有多快，整體處理速度最後都會被那些負責邏輯判斷、數據搬運的「慢速環節」給拖垮。就像你擁有一台法拉利引擎，卻裝在輪胎沒氣的車架上。為了打破這個瓶頸，X2的Hexagon NPU 6展現了一種「黃金三角」的協同架構設計，高通將其打造成一支分工精密的交響樂團。
首先是擔任「指揮家」角色的純量單元(Scalar)。在傳統認知裡，大家只在乎負責算數的工人（矩陣單元），卻忽略了發號施令的主管。但在代理式AI（Agentic AI）的推論過程中，大量的控制流(Control Flow)與條件判斷決定了數據該往哪裡走。X2將純量單元的硬體執行緒(Hardware Threads)從前代的6個直接翻倍到12個，這就像是讓指揮家長出了三頭六臂。這樣的設計是為了應對日益複雜的AI調度需求——當你的智慧助理需要同時處理語音辨識、畫面理解與文字生成時，純量單元能確保這些任務不會在排程上「打架」。更關鍵的是，配合擴展至64位元的記憶體位址空間，NPU能直接定址高達48GB甚至64GB的記憶體池。這意味著NPU不再需要像過去那樣依賴CPU把模型「切碎」餵給它，而是能一口氣吞吐整塊數據，從根本上消除了CPU介入所造成的延遲。
獨家微區塊技術 極大化頻寬利用
再來是負責通用運算的「樂手」——向量單元(Vector)。這部分升級了基於1024-bit的超寬SIMD（單指令多數據）暫存器，吞吐量大幅提升了143%。這主要針對的是Transformer模型中那些非線性運算的環節，例如Softmax層或LayerNorm的處理。在這裡，高通引入了其獨家的「微區塊推論(Micro-Tile Inferencing)」技術。這是一種極致的記憶體管理策略。
想像一下，傳統GPU在處理圖像或張量時，往往需要頻繁地去讀取外部的DRAM（動態隨機存取記憶體），這不僅慢，而且極度耗電。X2的向量單元能將大型張量切割成極小的「微區塊」，使其剛好能塞進NPU內部的SRAM（靜態隨機存取記憶體）中。這意味著所有的中間運算過程都在晶片內部的「高速緩存」中完成，數據不需要頻繁進出昂貴的外部記憶體匯流排。這種設計，是X2能在極低功耗下跑出高分數據的秘密武器。
導入分離式電源 拒絕暗矽浪費的精算
真正的重頭戲，在於負責重型運算的矩陣單元(Matrix)。這也是X2技術含金量最高的地方。高通在矩陣單元中引入了「分離式電源軌(Split Power Rail)」設計。在傳統處理器或GPU設計中，各個運算單元往往共享同一條電源軌。這就像是一個全屋只有一個總開關的房子，你要在書房開個小燈（進行輕量AI推論），卻被迫連客廳的冷氣（整個GPU核心）一起通電。這導致了嚴重的「暗矽(Dark Silicon)」浪費。
X2則為Hexagon NPU的矩陣引擎拉了獨立的供電線路與電壓調節器。這項技術細節的戰略意義在於，大型語言模型(LLM)的運作特性非常極端，分為「預填(Prefill)」與「解碼(Decode)」兩個階段。在預填階段，系統需要快速閱讀並理解使用者的長篇提示詞，這時運算量爆表，X2會拉高矩陣單元的電壓全速衝刺；但在解碼階段，也就是AI開始一個字一個字吐出答案時，瓶頸往往卡在記憶體頻寬而非運算能力，這時若維持高電壓純屬浪費。X2能根據當下的工作負載微調電壓，讓矩陣單元進入低功耗巡航模式。這種對每一毫瓦電力的外科手術式管理，讓它在5W的低功耗下，效能達到了前代的1.6倍。
軟硬整合再進化 重塑筆電選購標準
除了NPU本身的進化，X2在封裝技術上也迎來了類似Apple M系列與Intel Lunar Lake的重大變革：系統級封裝(SiP)。Project Glymur直接將LPDDR5X記憶體顆粒封裝在處理器基板上。這種物理距離的縮短帶來了兩個立竿見影的效果：更低的延遲與更高頻寬。對於AI來說，記憶體頻寬(Memory Bandwidth)往往比算力更重要，因為在生成式AI中，每一個Token的生成都需要遍歷整個模型權重。X2支援高達8533 MT/s甚至更高的記憶體速率，這條更寬、更短的高速公路，讓80TOPS的算力能夠真正被餵飽，而不是在高速公路上空轉等待數據運送車。
這樣的硬體大升級，最終是為了服務一個全新的目標：代理式AI(Agentic AI)。目前的AI多半還是你問我答的被動式聊天機器人，但未來的AI將是全時運行的主動代理人。它需要理解你的目標，主動拆解任務，甚至跨應用程式調用工具。這要求NPU必須具備極低的延遲與即時反應能力。

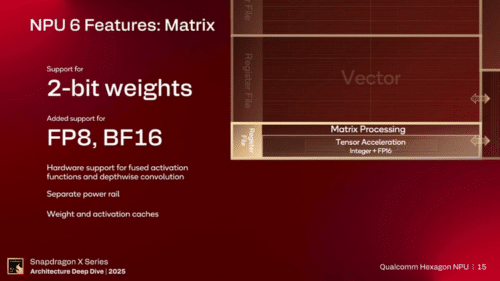

在演示中，X2處理Llama 3.28B模型的「首字延遲(TTFT)」幾乎是零延遲，這就是高通強調的「矽晶片的速度(Speed of Silicon)」。此外，X2原生支援了2bit與4bit的整數權重(Int2/Int4)，與目前業界追求浮點數(Float16)精度的迷思背道而馳，卻極度務實。透過量化感知訓練，未來模型在低精度下依然能保持高準確度。
NVIDIA擁有強大的18輪卡車車隊，適合運送名為「訓練」與「重度創作」的巨型貨櫃；但在需要隨傳隨到、全天候待命的個人助理戰場上，高通X2這種精打細算的電動機車隊，或許才是最後能把快遞準時送到你手上的贏家。別再只看它極速能跑多快，得看它能在高效能的狀態下跑多久，以及它是否聰明到知道何時該全力衝刺，何時該優雅滑行。
